   DELMIA致力于復雜制造/施工過程的仿真和相關的數據管理。在制造業,DELMIA是最強大的3D數字化制造和生產線仿真解決方案。而在建筑業,DELMIA被用作建筑施工規劃的虛擬仿真解決方案,幫助用戶高效利用時間、優化施工、降低風險等諸多優點。

       借助于”3D體驗”平臺的集成數據環境和直觀的3D場景,DELMIA可以協助設計、施工、業主進行良好的溝通與分享。它具有以下優勢:
·       直觀的工作任務分解:可通過3D圖形界面,把整個工程項目逐步分解成具體的施工任務,并定義任務之間的邏輯關系,以及為每個任務分配資源。
·       便捷的4D進度模擬:根據任務分解關系,自動生成甘特圖。可調整任務起止時間,然后據此自動生成4D施工過程動畫。
·       模擬設備運作過程:可輕松的定義機械設備的運作過程并生成動畫。優化現場工程設備的使用效率,節省成本。
·       業界最強的人機工程模擬平臺:可模擬現場人員的各種動作,例如操作設備、現場安裝等,以驗證施工操作的可行性,確保人員安全,并優化工作效率。
·       與CATIA無縫銜接,省去數據轉化工作及數據處理帶來的數據損失。節約數據轉換時間,也更便于跨部門間的溝通與協作。

         盡管很多軟件都可以進行一定程度上的4D仿真模擬,但真正能進行精細化仿真的軟件并不多。我們可以把施工仿真分為不同的精細度,而企業可以根據項目中的具體情況提出不同的精細度仿真需求:簡單的施工過程可能只需要做到工序級別,而復雜的施工過程可能需要工藝級別甚至人機交互級別的仿真。

        借助DELMIA平臺,無論是工序級別的進度規劃還是工藝級別的操作流程,都可以在虛擬環境下得以驗證。在驗證過程中,不僅考慮時間因素,同時也要考慮相關的設備、人力等資源和相應的成本。通過模擬和比較多種不同的施工方案,可以選擇最優方案來提高效益,避免浪費和返工。也可以用3D方式記錄施工做法,作為企業的知識沉淀,在未來的項目中快速重用。

        在施工項目前期,可以先在ENOVIA中創建WBS和甘特圖,然后輸出到DELMIA,并與CATIA創建的3D模型結合起來,進行施工過程的仿真模擬,并據此來優化施工流程。可以反復修改流程設計,并在虛擬環境中進行驗證,直到確認最佳的施工流程方案,然后再將其輸出到ENOVIA并發布給團隊成員。在施工過程中,還可以根據現場反饋記錄實際進度,并隨之調整后續的工藝流程,并再次到虛擬環境中驗證和優化。
DELMIA能幫助您從設計階段延伸到施工階段,實現模型的唯一性,讓您體驗從設計到施工的一站式服務,獲得更高的BIM模型利用率。

集成化施工計劃數據,讓高效便捷觸手可及



1.以關鍵數據為核心構建統一數據源,為您實現零散工程數據之間的有效關聯
2.依據每個BIM定義的工程量,助您一鍵推算項目計劃
3.分階段分周期地幫助您統計資源,讓能源消耗/成本統計一目了然
4.靈活的方案調整,調整后統計結果快速生成
5.一鍵獲得多種施工方案計劃,讓您高效地對比分析平衡成本與周期l
6.協同環境使施工計劃設計高效準確

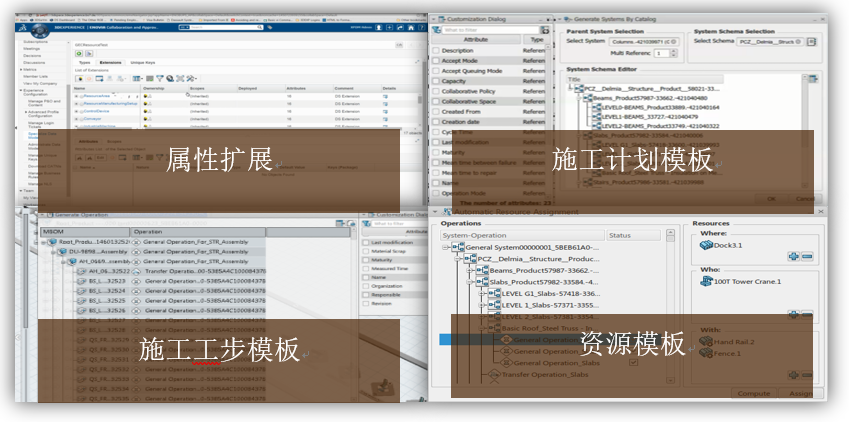

可重用的施工計劃模板
在規模化的項目設計中,累計的資源可以形成資源模板,在后續項目中您只需要調用模板和腳本資源,就可按照企業的設計規范和質量高效地完成設計。設計變更也能夠快速進行。


優秀案例解讀,您不可或缺的施工幫手

  • 施工計劃編制

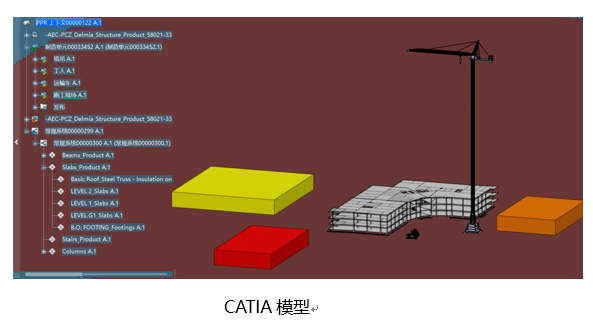

將CATIA中的模型轉換為DELMIA施工計劃編制的基礎。

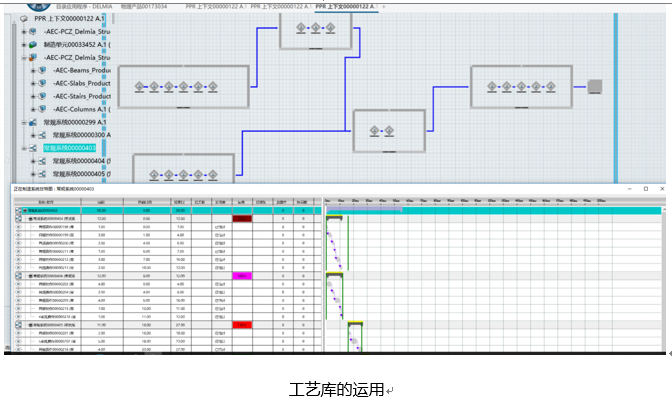

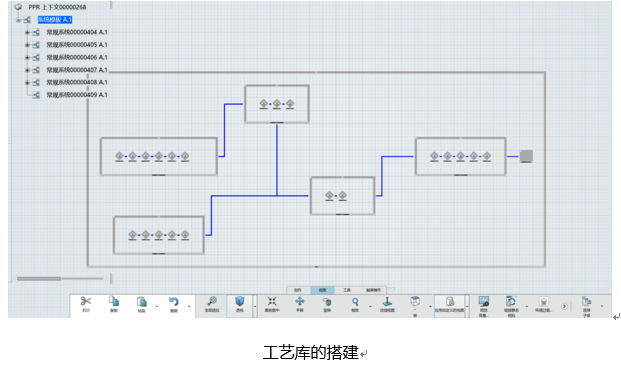

前期建立標準工藝庫,形成標準工藝庫模板,在后續施工方案以及施工計劃可直接進行調用。只需將所需資源進行重新分配。

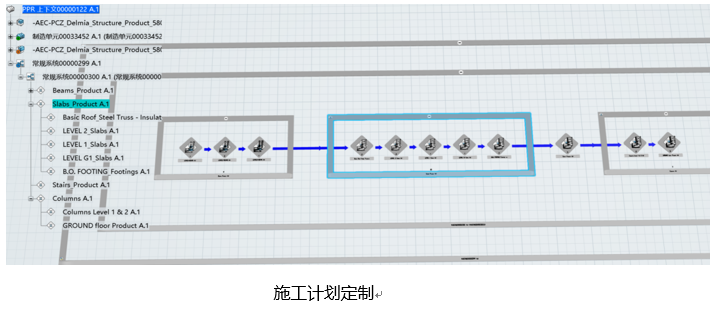

可根據工藝庫中的工藝或者新建工藝,由CATIA中的模型來進行整個項目的編排,從而生成施工計劃甘特圖,可以根據后續生成出來的甘特圖來調整整個施工計劃方案,優化方案。

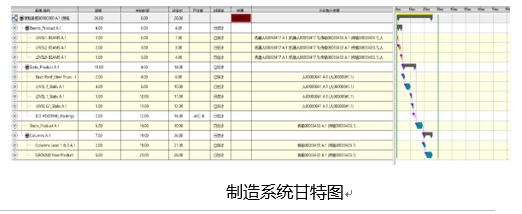

由施工計劃編制中得到的甘特圖結果,明確各個工序所需周期。


百木科技優勢——高效的BIM建模方案

1. 實時協同設計:對項目進行合理的分工劃分后,每位工程師只需完成各自所負責的部分;道路、橋梁、管道、橋面系分開同時建模,且分工導致更加熟練及精確高效的工作,提升建模效率。

2. 參數化建模:CATIA建模過程中通過特征參數發布,可以很方便地捕獲歷史設計和模板化。橋梁設計的本質其實是構造參數的確定,建立參數驅動的參數化模型有多種好處:

3. 模型調整變得快捷——通過參數調整模型,提高設計效率;

4. 模型可重復利用——橋梁設計不再是大量重復,而是可積累可繼承的過程。

5. 自定義模板:屬于參數化建模的高級運用。一般以參數和骨架作為輸入,定義構件跟輸入之間的幾何邏輯關系,實現批量實例化的目的,從而極大的提高建模效率。

6. 支持復雜曲面設計:對于復雜空間曲面,在傳統二維設計中是難以表達清楚,采用CATIA進行三維設計可以定義多截面曲面,從而準確表達出曲面設計。

7. 骨架驅動模型:骨架可以理解為點、線、面的參數,而這些骨架參數又是以一般參數驅動的,因此能夠實現工程模型的全參化調整。在該功能支持下,可以實現更高效率的橋梁設計。

8. 有限元分析:CATIA中的三維模型導入有限元分析軟件,對BIM模型進行二次利用,省去了在有限元軟件中前處理建模的時間,大大提高了分析效率,同時也保證分析模型與三維模型的一致性。
